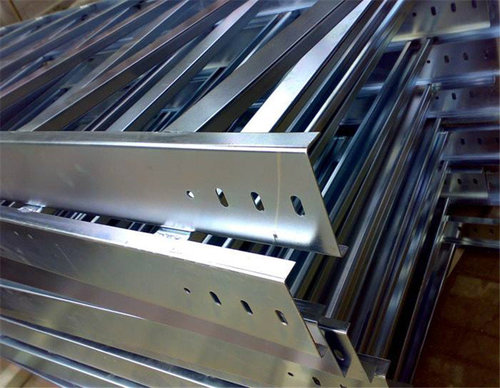

桥架和线槽的区别

桥架和线槽的区别

桥架和线槽的区别

1、尺寸规格有所不同。桥架相对大(200×100到600×200),线槽相对较小。 若电缆电线比较多,建议用桥架。

2、材料厚度不同。根据JGJ16-2008-5.1金属线槽也称槽式桥架,一般由0.4-1.5mm厚的整张钢板弯制而成的槽型部件,概念上与桥架区别是高、宽比不同,盘架浅而宽,金属线槽是具有一定的深度和封闭性。但是桥架比线槽更加结实,更多的用来放电缆,当然也可以放电线,通常是强电系统用。

3、填充率不同。根据JGJ16-20088.5.3,线槽内电线电缆的总截面不应超过线槽内截面的20%,载流导体不超过30根,而桥架是电缆的总截面不应超过截面的40%。这是由于安装高度不同所致,安装高度较低必须有盖板,有盖板散热不好,填充率就要小一些。

4、密封性不同。金属线槽密封较好,不一定要支架支撑,可以在电缆沟和建筑夹层中敷设。槽式桥架有些是半敞开式的,一定要有支架做支撑,在屋内或屋外一般沿空中架设。

5、强度不同。桥架主要用于敷设电力电缆和控制电缆,线槽的强度较低,通常用于敷设导线和通讯线缆,比如网络电话等。

6、拐弯半径不同。桥架拐弯半径比较大,线槽大部分拐直角弯。

7、跨距不同。桥架跨距比较大,线槽比较小。因此固定支架差别较大,支吊架的个数差别大。

8、支吊架间距不同。根据JGJ16-2008,线槽为不大于2m,桥架为1.5~3m。

9、安装方式不同。桥架有专门规范(详见CECS31.91),而线槽无专门规范固定。

10、加盖板问题。在CECS31《钢制电缆桥架工程设计规范》中的定义为桥架是统称,盖板为附件,在JGJ16-20088.10.3提到过,桥架安装高度不能满足要求时,应加盖板保护。也就是说桥架这个词的定义是不含盖板的。但在GB29415-2013《耐火电缆槽盒》中,线槽是含盖板的,是线槽的一个整体。
