电缆桥架的设计要求

电缆桥架的设计要求

2019-08-08 15:55:59

电缆桥架的设计要求

电缆桥架的设计要求

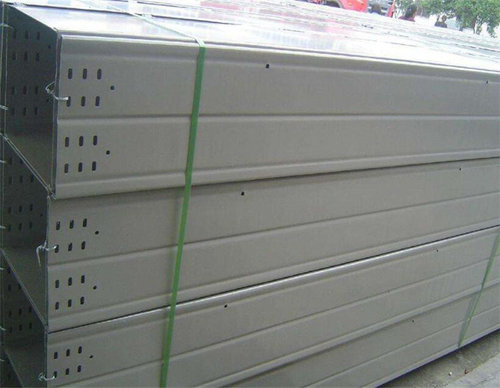

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设,也可以敷设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。那接下来就看一下电缆桥架的设计标准。

电缆桥架型式及品种的选择

1、需屏蔽电器干扰的电缆网路或有防护外部(如:有腐蚀液体,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)。

2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距(>3m)要选用复合型桥架(FB)。

6、户外要选用复合环氧树脂桥架(F)。

规格选择

1、桥架的宽度和高度就按下表选择,并应符合电缆填充率不超过有关标准规范的规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。

支、吊架的配置

1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200,250,300,350mm。

4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。

接地

1、桥架系统应具有可靠的电气连接并接地(只对金属桥架)。

2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。

3、沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应*少有一点与接地干线可靠连接。

4、对于振动场所,在接地部位的连接处应装置弹簧圈。

桥架系统设计内容

桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定*佳布置,其设计内容可含有:

1、桥架系统的有关剖面图。

2、桥架系统的平面布置图。

3、桥架系统所需直线段、弯通、支、吊架规格和数量的明细表以及必要的说明。

4、有特殊要求的非标件技术说明或示意图。
